NASZE REALIZACJE
Wybrane projekty, w których zastosowano
prefabrykaty z polimerobetonu
NASZE REALIZACJE
Wybrane projekty, w których zastosowano
prefabrykaty z polimerobetonu
Wpusty ściekowe produkcja na
rynek Czeski; klasa obciążenia B125

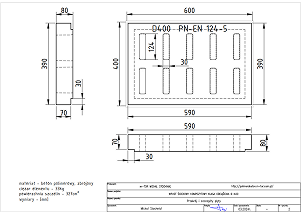

Wpusty ściekowe na rynek Polski wg PN-
EN 124/5; klasa obciążenia C250 i D400
Wpusty ściekowe produkcja na
rynek Czeski; klasa obciążenia B125
Wpusty ściekowe na rynek Polski wg PN-
EN 124/5; klasa obciążenia C250 i D400
Renowacja przepompowni zbiornikowej ścieków w Radomsku.
Głębokość 7,8m; średnica 1200mm
Renowacja przepompowni zbiornikowej ścieków w Radomsku.
Głębokość 7,8m; średnica 1200mm
Ogrzewane płyty bieżni osadnika radialnego –
PGKiM Ozimek; oczyszczalnia Antoniów;
średnica 25m
Ogrzewane płyty bieżni osadnika radialnego – PWiK
Legnica; oczyszczalnia Legnica; średnica 50m
Ogrzewane płyty bieżni osadnika radialnego –
PGKiM Ozimek; oczyszczalnia Antoniów;
średnica 25m
Ogrzewane płyty bieżni osadnika radialnego – PWiK
Legnica; oczyszczalnia Legnica; średnica 50m

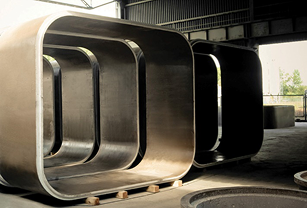

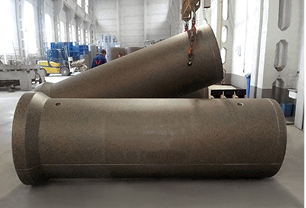

Rury kielichowe, Rury przeciskowe, Kanały o przekroju indywidualnym, Studnie,
zbiorniki, przepompownie
Studnie, zbiorniki, rzepompownie Rury kielichowe, Rury przeciskowe, Kanały o przekroju indywidualnym,

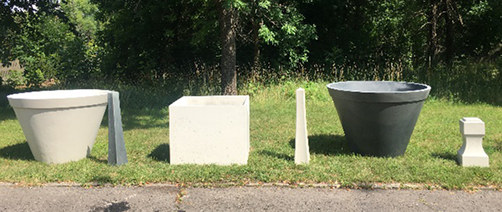

Donice
Donice
Płyty i okładziny z żywicy winyloestrowej o
bardzo wysokiej chemoodporności
Płyty i okładziny z żywicy winyloestrowej o
bardzo wysokiej chemoodporności

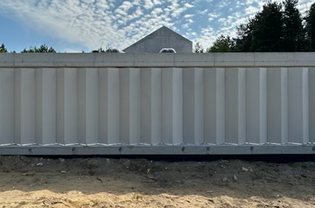

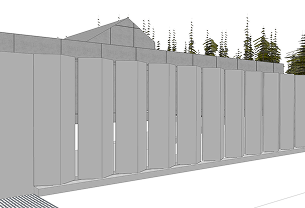

Ogrodzenie panelowe z betonu żywicznego
Biskupice, ul. Zbożowa
Ogrodzenie panelowe z betonu żywicznego
Biskupice, ul. Zbożowa

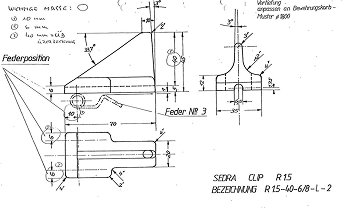

Dystanse pozycjonujące pręty zbrojeniowe w elementach żelbetowych w obiektach
odpowiedzialnych – np. obiekty mostowe o dużej rozpiętości, tunele komunikacyjne
Dystanse pozycjonujące pręty zbrojeniowe w elementach żelbetowych w obiektach
odpowiedzialnych – np. obiekty mostowe o dużej rozpiętości, tunele komunikacyjne

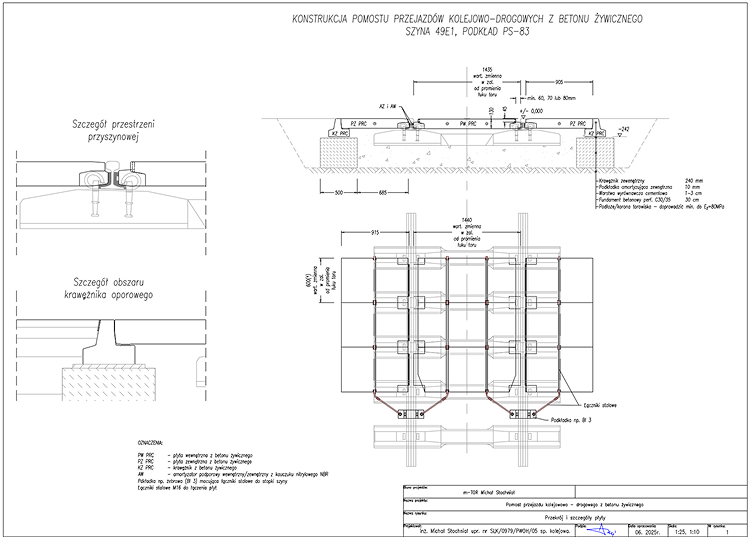

konstrukcja pomostu przejazdów kolejowo-drogowych z betonu żywicznego
szyna 49E1, podkład PS-83
konstrukcja pomostu przejazdów kolejowo-drogowych z betonu żywicznego
szyna 49E1, podkład PS-83
CASE STUDY
CASE STUDY

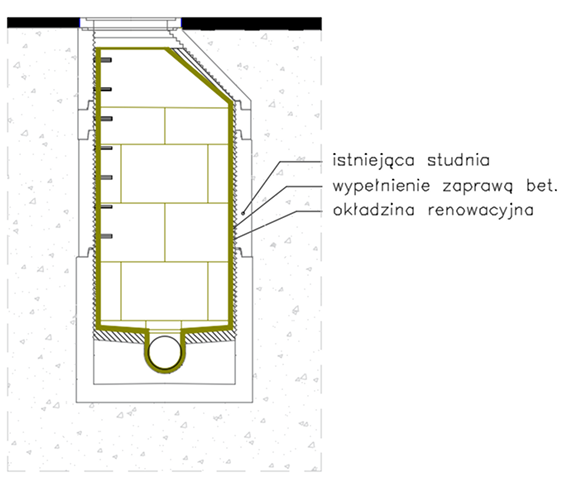

RENOWACJA STUDNI PRZY POMOCY
CIENKOŚCIENNYCH OKŁADZIN Z BETONU ŻYWICZNEGO
OPIS TECHNOLOGII:
Renowacja polega na wklejeniu cienkościennych okładzin
z betonu żywicznego w istniejącej studni.
Wymiary elementów okładzin renowacyjnych dostosowane są do wymiarów włazu studziennego co pozwala na podawanie ich przez właz bez demontażu płyty nastudziennej dzięki czemu unikamy robót ziemnych, drogowych i skracamy czas naprawy i ograniczeń w ruchu.
Parametry wytrzymałościowe i geometryczne okładziny przy deklarowanej sztywności obwodowej połączonych paneli min. 10 kPa poprawiają parametry nośności zdegradowanych studni; chemoodporność materiału okładziny zapewnia trwałość i bezpieczeństwo użytkowania ograniczając dalsze koszty napraw betonowych studni.
TECHNOLOGIA I KOLEJNOŚĆ ROBÓT
Przed przystąpieniem do właściwych robót renowacyjnych należy dokonać wizji lokalnej w terenie i zapoznać się z zakresem prac remontowych:
- dokonać pomiaru średnicy wewnętrznej studni i wysokości studni od poziomu spocznika do stropu studni, ustalić ilości dopływów i odpływów oraz ich kąty,
- ustalić harmonogram i zakres prac związanych z renowacją studni. Na podstawie harmonogramu prac należy opracować i dokonać niezbędnych uzgodnień oraz uzyskać zatwierdzenie od zarządcy drogi, w zakresie wymaganego projektu zmiany czasowej organizacji ruchu na czas wykonywanych robót;
- przygotować wnioski i uzyskać decyzję zarządcy drogi na zajęcie pasa drogowego na czas prowadzenia robót związanych z renowacją studni;
- ocenić stan studni pod kątem infiltracji wody gruntowej do wnętrza studni;
- zdemontować istniejące stopnie złazowe w studni;
- zakorkować dopływy ścieków we wszystkich dolotach studni za pomocą korków pneumatycznych.
- oczyścić (np. woda pod wysokim ciśnieniem min. 500 Bar) powierzchnię wewnętrzną studni, kinety głównej i wszystkich przyłączy z wszelkich luźnych i skorodowanych warstw betonu. Do wykonania przygotowania podłoża według powyższych zasad należy stosować wodę pod ciśnieniem.
Roboty renowacyjne wykonywane są przy odciętym i zabezpieczonym napływie medium do studni. Odcięcie i zabezpieczenie poza zakresem oferowanych prac.
PRACE RENOWACYJNE:
- zatrzymanie aktywnych przecieków wody do studni (wycieki infiltracyjne) z zastosowaniem np. chemii budowlanej;
- odtworzenie/naprawa kinet, spoczników studni, płyt dennych, zwężek za pomocą cienkościennych okładzin renowacyjnych z betonu żywicznego bądź zapraw typu C3A lub PCC bądź też wykonanie płyty spocznikowej i kinety z betonu żywicznego,
- instalacja wewnątrz studni okładzin renowacyjnych z betonu żywicznego o wytrzymałości na ściskanie min. 80 MPa i sztywności obwodowej min 10 kPa; łączenia paneli za pomocą klejów na bazie żywic epoksydowych bądź poliuretanowych możliwych do stosowania w środowisku robót, zapewniających trwałą spoinę klejową,
- wypełnienie przestrzeni między panelem a studnią macierzystą za pomocą zaprawy cementowo – piaskowej o wytrzymałości na ściskanie min. 20MPa,
- montaż poprzez wklejenie przyłączy oraz nowych stopni złazowych/drabiny (należy stosować stopnie w otulinie tworzywowej zgodne z PN-EN 13101:2005).
OCZEKIWANE PARAMETRY JAKOŚCI WYKONANIA I ODBIORU ROBÓT
Prawidłowo wykonany montaż paneli renowacyjnych powinien spełniać następujące wymagania:
- powierzchnia okładziny renowacyjnej po montażu w studni powinna mieć jednolitą i równą powierzchnię bez szczelin i pęknięć
- dopuszczalne odchyłki od nierówności w stykach paneli (z wyłączeniem elementów zwężki) wynoszą 5mm,
- powierzchnia wewnętrzna okładziny po montażu w studni powinna być zbliżona do pionu. Dopuszczalne odchylenie uzyskanej powierzchni pionowej jak i nierówność (mierzone łatą długości 2 m) nie powinno być większe niż 40 mm na długości łaty,
- łącznia płyt na całej długości i szerokości muszą być wypełnione w pełni klejem, bez odprysków i wybrzuszeń,
montaż stopni złazowych i przyłączy powinien zapewniać szczelność i trwałość połączeń. Zasady i szczegóły wykonania uzgodnić przed rozpoczęciem robót.
